技術分享--LCD擴散片的霧度(Haze)測試
宇宏光電儀器作為柯尼卡美能達代理商面對發展迅猛的3C和汽車等產業，將一如既往地提供高精度的光和色彩測量產品和高附加值的技術方案，滿足客戶的需求。
聯系方式：
0512-68151391（蘇州總部）；0769-81660558（東莞）；023-66291298（重慶）
由于LCD本身并不發光，因此需要背光源以供應亮度充足且分布均勻的光源，使其能正常顯示影像。目前背光源的主要產品為發光二極管（LED）、冷陰極熒光燈（CCFL）等。但是要將線光源(CCFL)或是點光源(LED)分布成均勻的面光源，需要藉由擴散片使得出光均勻。

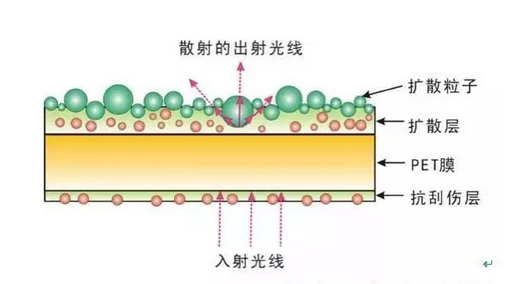

擴散片工作原理
圖片來源：高工產研新材料研究所 （GGII）
通常情況下，LCD需要2片擴散片，一片上擴散片（Top Diffuser），一片下擴散片（Bottom Diffuser），下擴散片因?yàn)橘N近導光板，對擴散度要求較高，上擴散片位于背光模組的最上側，需具備較高的光穿透能力。上、下2片擴散片使光線形成漫散射，達到光線均勻擴散的效果。
目前，多數LCD擴散片的基本結構是在透明基材上（一般是PET）兩面涂光學散光顆粒，當光線從擴散片最下方的抗刮傷層入射，再穿透高透明的基材后被分散在擴散涂層中的擴散粒子所散射形成均勻的面光源。
衡量擴散片的光學特性主要有霧度、光透過率及視角。通常擴散片的光透率越高越好，但是提高穿透度會使其霧度值下降，較低的霧度值會影響到對LCD背光燈的遮蔽。
Haze指數定義及測量過程
國際標準：ASTM D1003-95
定義：透過試樣而偏離入射光方向的散射光通量與透射光通量之比，用百分?jǐn)?shù)表示（對于本標準，僅把偏離入射光方向2.5度以上的散射光通量用于計算霧度）
測量對象：板狀、片狀、薄膜狀透明物體
測量條件：A或C光源，CIE 2度標準觀察者
計算公式：以下兩種皆可，其中Tt又稱為透光率
測量過程：
測量T1：將白色校準板放在反射測量口，將透射測量口處空著，測量得到入射光通量；
測量T2：將白色校準板放在反射測量口，將測量樣品放在透射測量口處，測量得到透射光通量；
測量T3：將零校準盒放在反射測量口，將透射測量口處空著，測量得到儀器的散射光通量；
測量T4：將零校準盒放在反射測量口，將測量樣品放在透射測量口處，測量得到儀器和試樣的散射光通量。
測試儀器型號及設置
使用儀器：CM-5
*Haze測量只能通過軟件實現，單機無法測量Haze

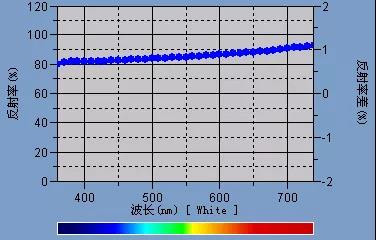

Haze測量時軟件給出的反射率曲線
圖中為樣品正面朝向積分球時的反射率曲線

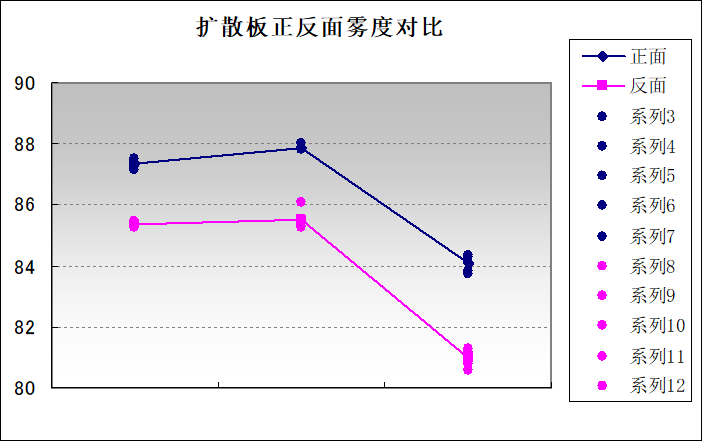

結論：對于擴散片，小顆粒面（光面）朝向積分球時測得的霧度指數要比大顆粒面（糙面）朝向積分球時測得的數值要高，也就解釋了小顆粒面須朝向背光源的原因。

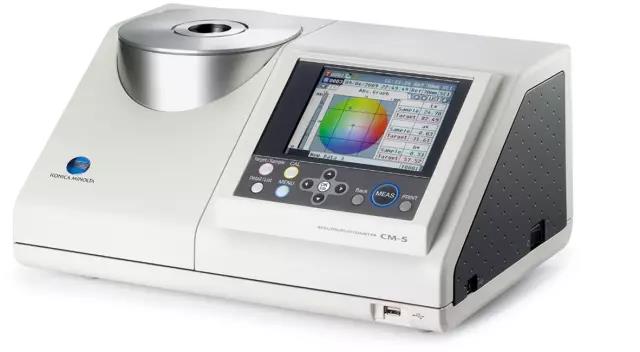

分光測色計 CM-5
CM-5，是柯尼卡美能達推出的一款臺式分光測色計，它在保留了CM-3500d開口向上的設計基礎上，在儀器精度、功能和整體外觀上有了很大的提高，寬大的顯示屏操作使色彩測量成為一種享受！
CM-5的頂端開口設計，可以方便地對各種樣品進行測量。

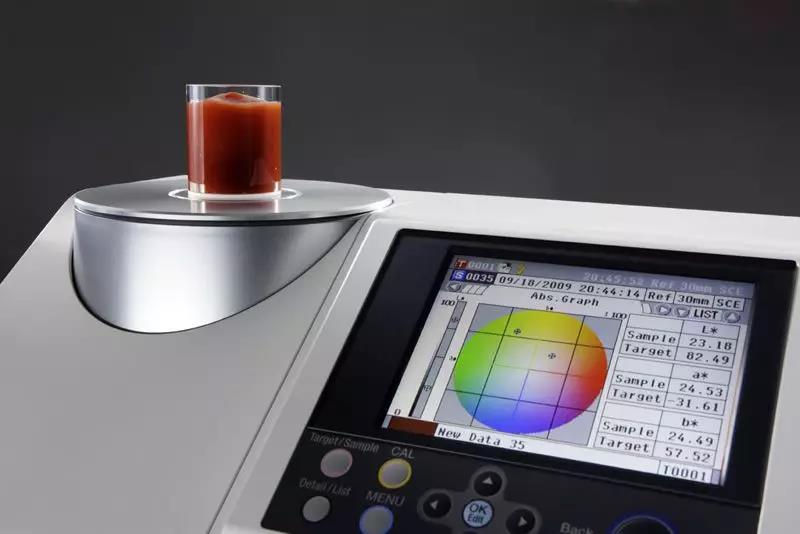

固體樣品可以簡單地放置于測量口上；糊狀或顆粒狀樣品可放置于培養皿中。

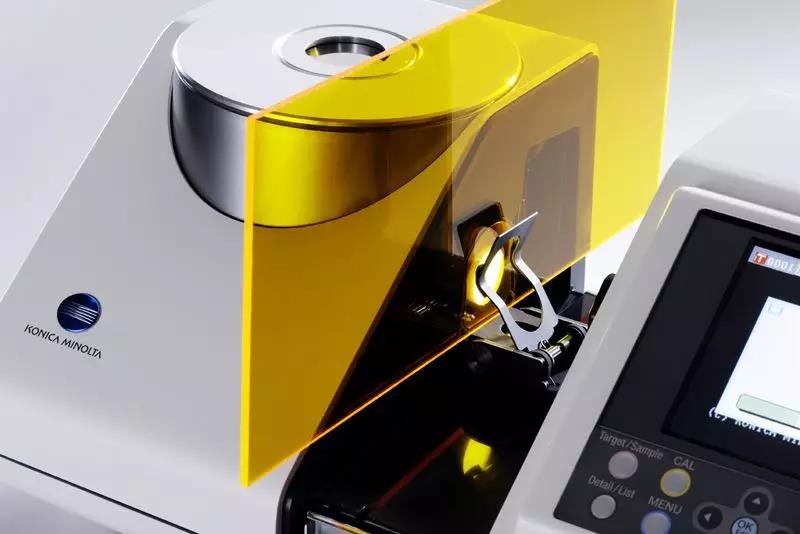

同時，CM-5配有一個大型透射腔，可以測量厚達60mm的如玻璃、板材等樣品，且腔體邊界不限制，這樣對于樣品的長度也可以沒有限制。液體樣品可以倒入另配的比色皿中進行透射測量。
